【技术要点】人防通风口部防护的要求

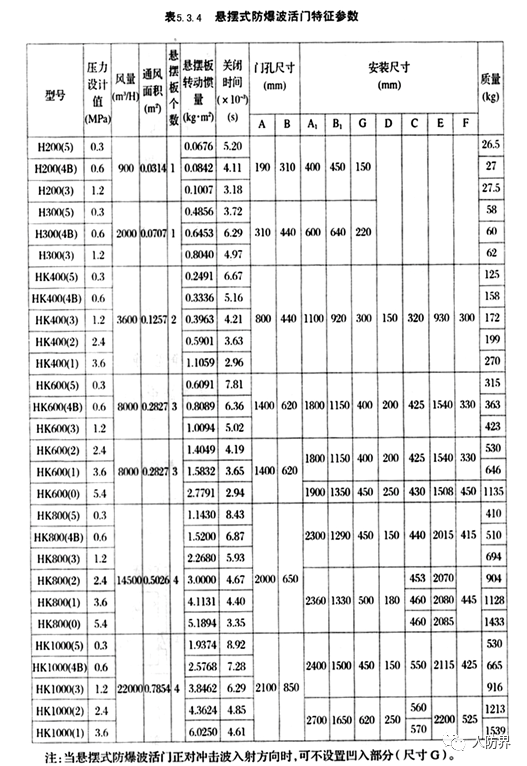

1.悬摆式防爆波活门特征参数

 悬摆式防爆波活门（如图5.3.7）特征参数如表5.3.4所示。

2.扩散室基本要求

   扩散室是一个体积较大的空间，当冲击波高压气体由扩散室小孔进入扩散室时，由于气体体积迅速膨胀，从而大大减小了气体压力，削弱了冲击波破坏的力量。

扩散室体积大小由计算确定，为了达到较好的消波效果，扩散室内部空间有一定的比例关系，实验证明，如果扩散室的净长度太长，将逐步形成新的冲击波，如果扩散室的净长度太短，高压气流则不能充分扩散。

 根据试验，扩散室内各处压力是不同的，在底墙上由于反射，使压力增大，而在距进风口2/3处，压力最小。
由于扩散室的墙体是承受内压的，为改善墙的结构受力，扩散室应尽量垂直于通道布置，这样受冲击波一面面积较小。

（1）扩散室应采用钢筋混凝土整体浇筑，其室内平面宜采用正方形或钜形；

（2）扩散室室内横截面净面积（净宽bs与净高hs之积）不宜小于9倍悬摆活门的通风面积。当有困难时，横截面净面积不得小于7倍悬摆活门的通风面积；

（3）扩散室室内净宽与净高之比（bs/hs）不宜小于0.4，且不宜大于2.5；

（4）扩散室室内净长ls宜满足下式要求：

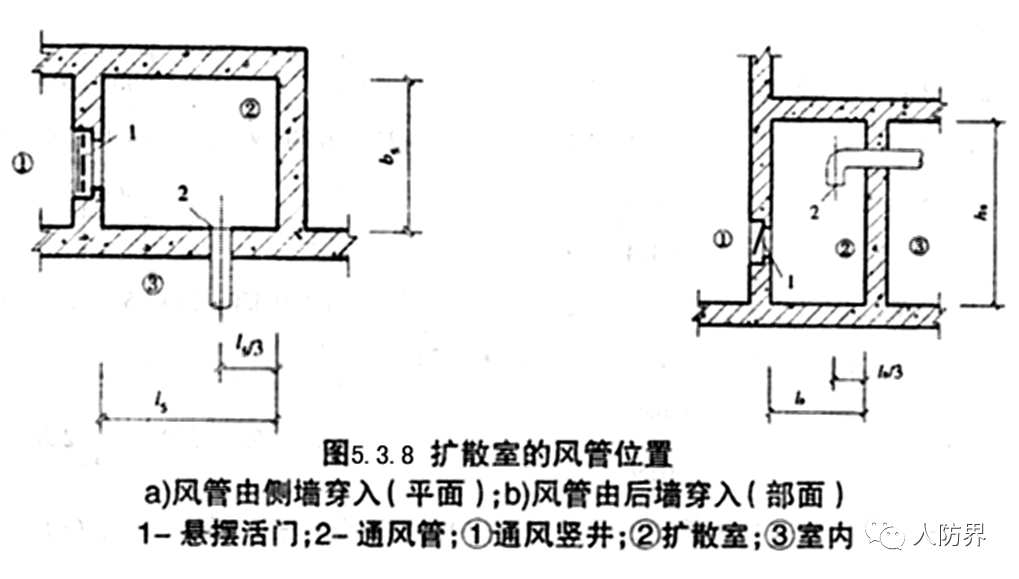

（5）当通风管由扩散室侧墙穿入时，通风管的中心线应位于距后墙面的1/3扩散室净长处（图5.3.8a）；

（6）当通风管由扩散室后墙穿入时，通风管端部应设置向下的弯头，并使通风管端部的中心线位于距后墙的1/3扩散室净长处（图5.3.8b）；

  （7）扩散室内应设地漏或集水坑。

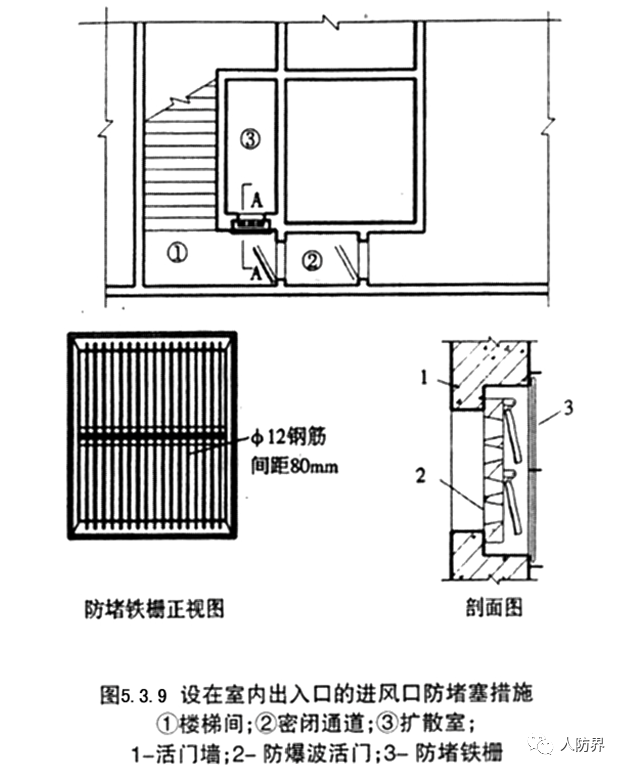

 3.进风口防堵塞措施

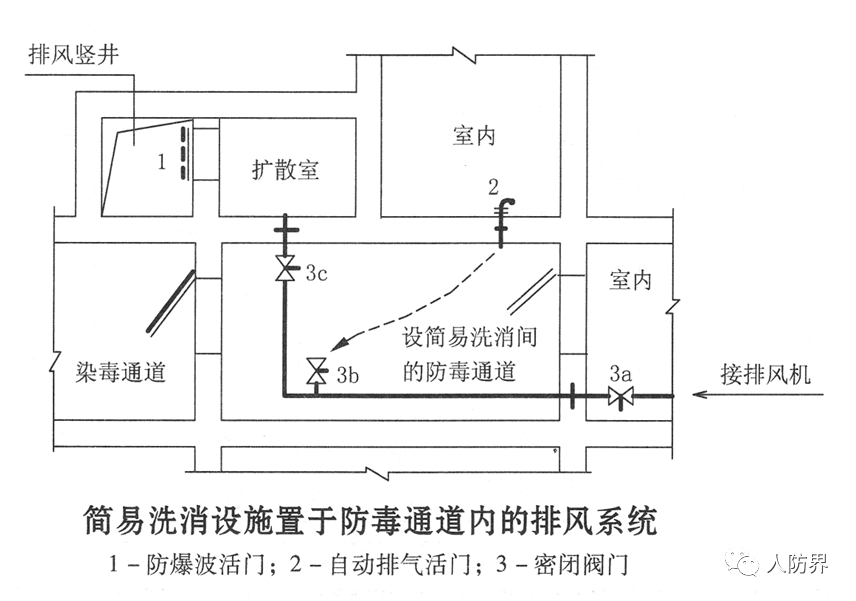

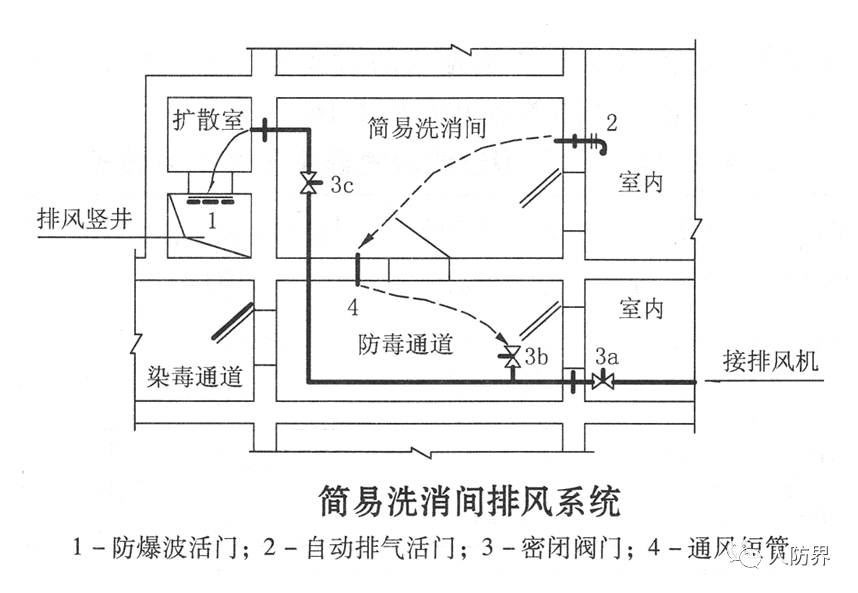

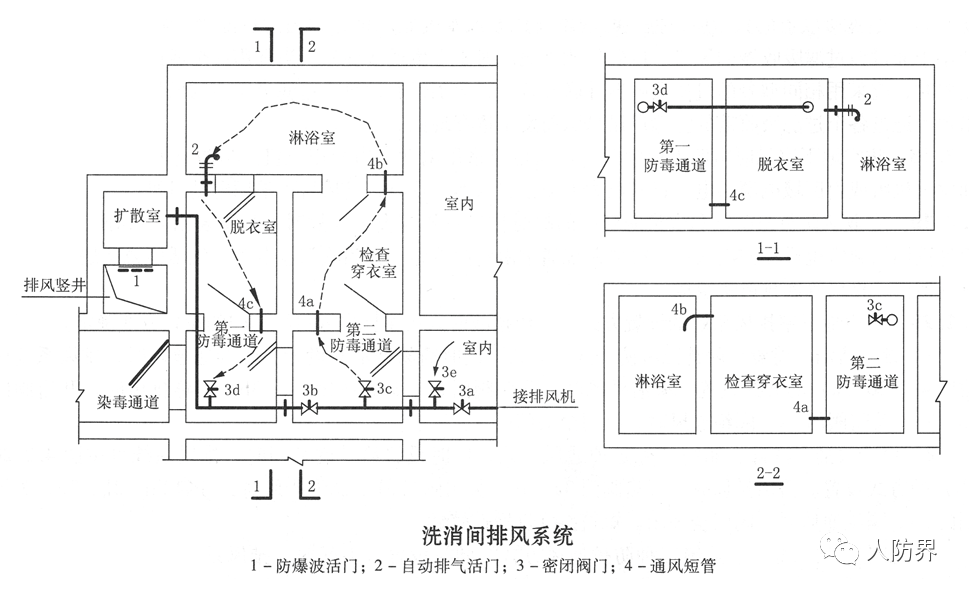

   战时有洗消要求的防空地下室，其战时排风口应设在主要出入口，进风口宜在室外单独设置。对于用作二等人员掩蔽部的乙类防空地下室和核5级、核6级、核6B级的甲类防空地下室，

 当其室外确无单独设置进风口条件时，其进风口可结合室内出入口设置，但在防爆波活门外侧的上方楼板结构宜按防倒塌设计，或在防爆波活门的外侧采取防堵塞措施（图5.3.9）。

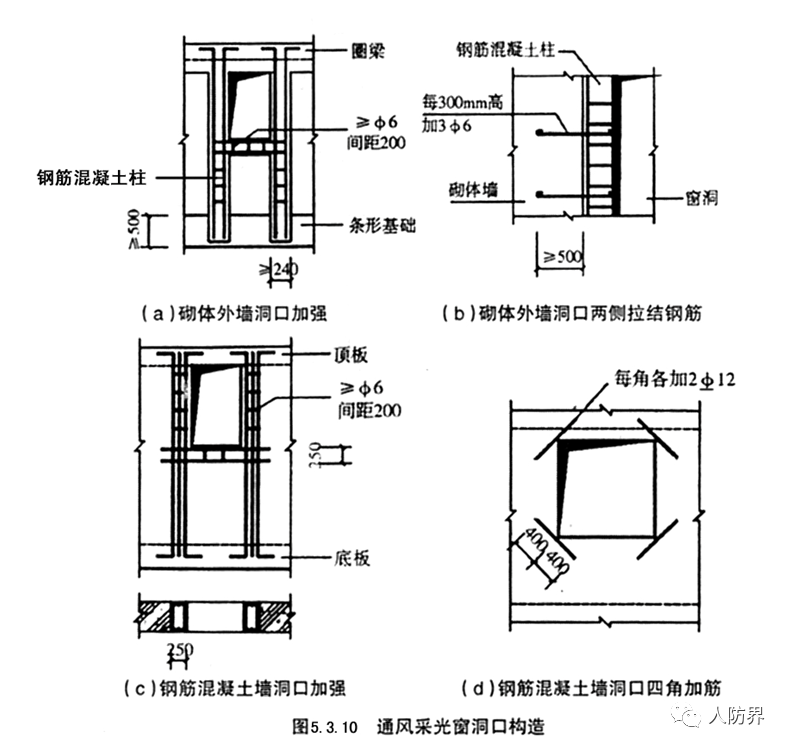

 4.通风采光窗的洞口构造要求

    当战时采用挡窗板加覆土防护方式时，通风采光窗的洞口构造应符合下列要求：

（1）对砌体外墙，在洞口两侧应设置钢筋混凝土柱，柱上端主筋应伸入顶板，并应满足钢筋锚固长度要求。当采用条形基础时，柱下端应嵌入室内地面以下500mm（图5.3.10a）； 当采用钢筋混凝土整体基础时，主筋应伸入底板，并应满足钢筋锚固长度要求；柱断面尺寸不应小于240mm+墙厚；

（2）对砌体外墙，在洞口两侧每300mm高应加3根直径为6mm的拉结钢筋，伸入墙身长度不宜小于500mm，另一端应与柱内钢筋扎结（图5.3.10b）；

（3）对钢筋混凝土外墙，在洞口两侧应设置钢筋混凝土柱，柱上、下端主筋应伸入顶、底板，并应满足钢筋锚固长度要求（图5.3.10c），且应在洞口四角各设置2根直径为12mm的斜向构造钢筋，其长度为800mm（图5.3.10d）。

  5.各类通风活门安装基本要求

（1）防爆波悬摆活门安装要求：

  ①活门安装必须牢固，开启方向、位置、标高必须符合设计要求；

 ②底座与胶板粘贴牢固、平整；

 ③悬板关闭后底座胶垫贴合严密；

 ④悬板启闭灵活，能自动开启到限位座；

 ⑤闭锁定位机构灵活可靠。

（2）胶管活门（KJH）安装要求：

  ①活口门框与胶板粘贴牢固、平整；

  ②门扇关闭后与门框贴合严密；

  ③胶管、卡箍配套保管，直立放置；

  ④胶管密封保存。

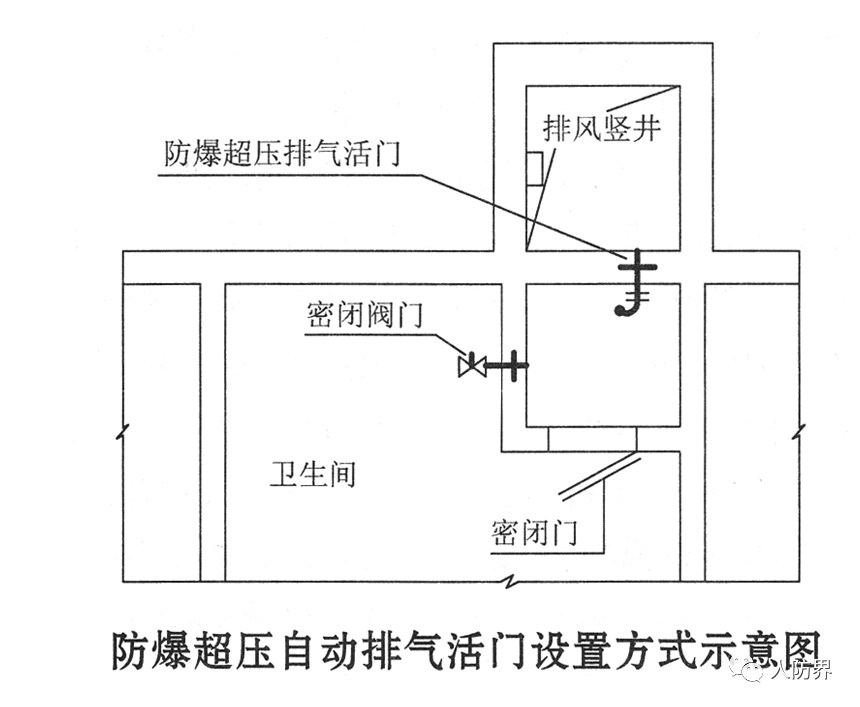

（3）防爆超压排气活门（FCH）、自动排气活门（YF或Ps）安装要求：

 ①活门开启方向必须朝向排风方向；

 ②穿墙管法兰和在轴线视线上的杠杆必须铅直；

 ③活门在设计超压下能自动启闭，关闭后阀盘与密封圈贴合严密。

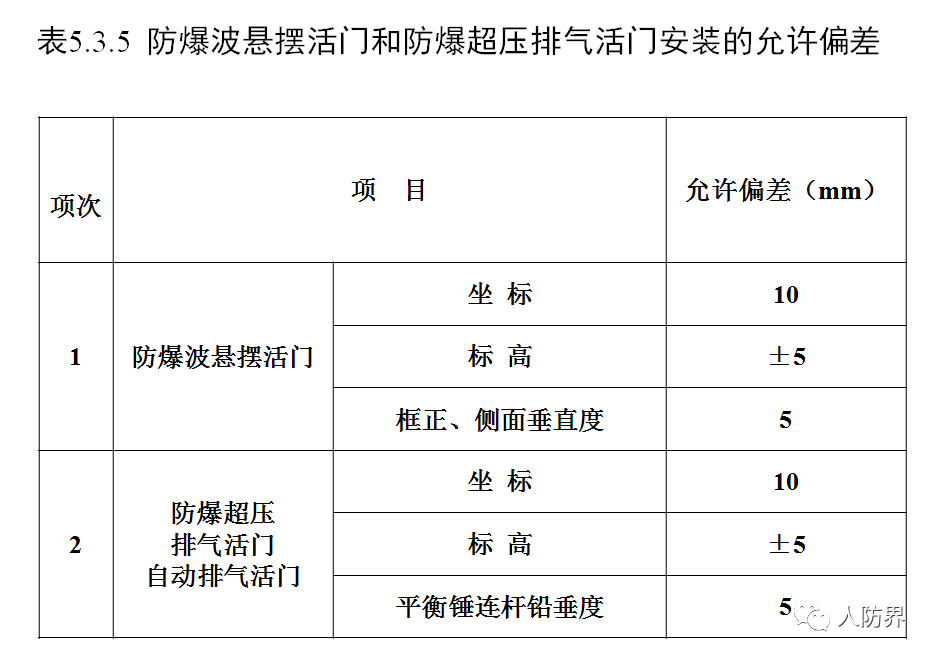

（4）防爆波悬摆活门和防爆超压排气活门安装的允许偏差应符合表5.3.5的要求。
